Cara Konfigurasi DHCP Routing Pada Cisco Packet Tracer

Konfigurasi DHCP Routing Pada Cisco Packet Tracer

   DHCP merupakan singkatan dari Dinamyc Host Configuration Protocol adalah sebuah layanan yang secara otomatis memberikan nomor IP kepada komputer yang memintanya. komputer yang memberikan nomor IP inilah yang disebut sebagai DHCP server, sedangkan komputer yang melakukan request disebut DHCP Client. fungsi DHCP Seperti yang sudah diterangkan. fungsi DHCP ini adalah dapat memberikan nomor IP secara otomatis kepada komputer yang melakukan request.

- Cara kerja DHCP dalam jaringan

Terdapat 4 tahapan yang dilakukan dalam proses peminjaman IP address pada DHCP. Berikut adalah uraiannya:

1. Tahap 1: IP Least Request

Tahap pertama ini merupakan tahap dimana si client dalam jaringan meminta IP address yang tersedia pada DHCP server. Awalnya saat pertama client terhubung dalam jaringan, client ini akan mencari dulu apakah ada DHCP server yang bekerja pada jaringan tersebut. Nah, begitu ditemukan, client akan meminta IP address pada DHCP server yang ada.

2. Tahap 2: IP Least Offer

DHCP server mendengar broadcast dari client yang baru terhubung dalam jaringan tadi. Kemudian DHCP server memberikan penawaran terhadap client tersebut berupa IP address.

3. Tahap 3: IP Lease Selection

Setelah diberi penawaran oleh DHCP server, client yang me-request tadi menyetujui penawaran yang diberikan oleh DHCP server. Lalu si client memberikan pesan kepada DHCP server yang isinya adalah meminta agar DHCP server meminjamkan salah satu IP address yang tersedia dalam DHCP-pool yang dimilikinya (DHCP-pool merupakan range IP address yang bisa digunakan oleh host yang terhubung dengannya).

4. Tahap 4: IP Least Acknowledge

Pada tahap terakhir ini, DHCP server akan merespon pesan dari client dengan mengirimkan paket acknowledget yang berupa IP address dan informasi lainnya yang dibutuhkan. Setelah memberikan IP kepada client, DHCP server akan memperbaharui database yang mereka miliki. Sedangkan client akan melakukan inisialisasi dengan mengikat (binding) nomor IP address yang diberikan tadi dan client sudah bisa beroperasi pada jaringan tersebut.


Langkah-langkah Mengkonfigurasi DHCP Pada cisco Packet Tracer :

A. Alat Dan Bahan

1. Laptop / PC
2. Cisco Packet Tracert

B. Langkah Kerja

1. Pertama Tama Buka Cisco Packet Tracert Anda  .


2. Jika sudah terbuka Selanjutnya tekan CTRL+N Untuk membuat sebuah project baru.

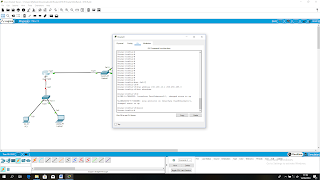

3. Setelah itu kita buat Desainnya .

- Untuk Switch Dengan PC/Laptop Dan Switch dengan Router Menggunakan kabel Straight.

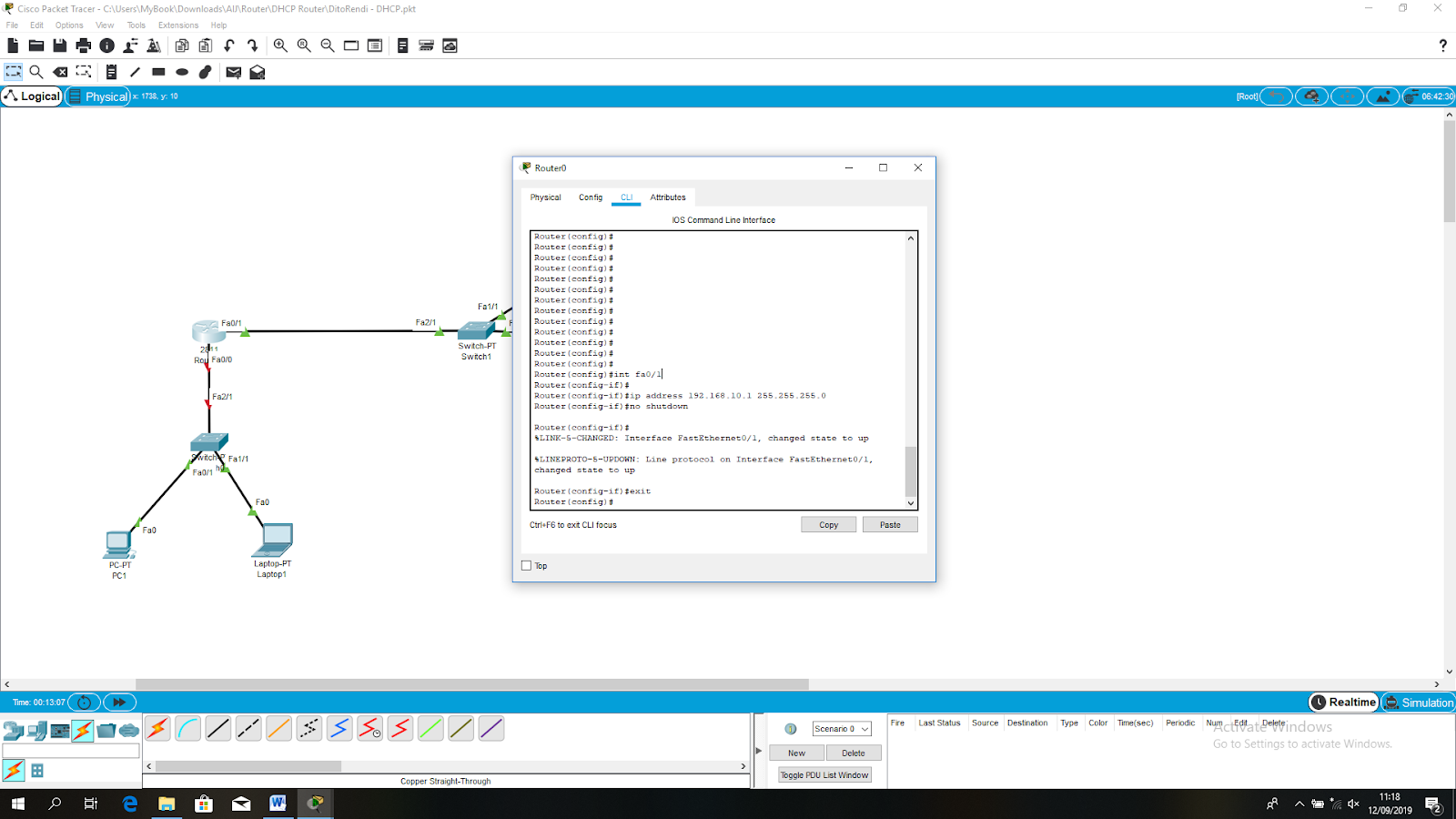

4. Setelah itu kita Konfigurasi Routernya pertama kita konfigurasi interface yang fa0/1.dengan mengetik :
#int fa0/1
#ip address 192.168.10.1  255.255.255.0  ( ip add dan NMask Tergantung intruksi )
#no shutdown (untuk menghidupkan )












5. Selanjutnya Kita konfigurasi port yang Satunya yaitu fa0/0.Dengan syntax :
#int fa0/0
#ip address 192.168.20.1  255.255.255.0  ( ip add dan NMask Tergantung Intruksi )
#no shutdown












6. Setelah itu Kita buat DHCP nya Dengan Syntax : ( untuk fa0/1 )
#ip dhcp pool ditorendi
#network 192.168.10.0  255.255.255.0  ( network dan NMasknya )
#default-router 192.168.10.1 ( ip router kita untuk fa0/1)













7. Sekarang kita buat untuk yang fa0/0 . Syntaxnya :
#ip dhcp pool ditok
#network 192.168.20.0  255.255.255.0  ( network dan NMasknya )
#default-router 192.168.20.1 ( ip router kita untuk fa0/0 )

8. Setelah itu kita ubah di setiap client nya menjadi DHCP.

9.  Selesai
