Cara Mengkonfigurasi VTP Link

Cara Konfigurasi VTP LINK

   VTP adalah adalah suatu protokol untuk mengenalkan suatu atau sekelompok VLAN yang telah ada agar dapat berkomunikasi dengan jaringan. Atau menurut sumber lain mengatakan suatu metoda dalam hubungan jaringan LAN.

   VTP (VLAN Trunking Protocol) biasanya digunakan untuk menyederhanakan pembuatan VLAN pada banyak switch. Pada VTP ada switch yang bertindak sebagai VTP server, VTP transparent, VTP client :
1  VTP Server
   Switch ini digunakan sebagai untuk melakukan create, add, delete suatu VLAN. Kemudian informasi yang telah dibuat tadi diteruskan ke switch VTP transparent dan VTP client.

2  VTP Transparent
   Switch ini tidak menyimpan informasi yang dikirim dari VTP server, dia hanya meneruskan informasi tersebut ke VTP client.

3  VTP client
   Switch yang menerima dan menyimpan informasi VLAN yang dikirim oleh VTP server melalui VTP transparent.


   Langkah pemilihan VTP server, transparant, dan client, dilakukan berdasarkan configuration revision number yang saat switch dihidupkan makan bertambah jumlahnya mulai dari 0 sampai 2.147.483.648, walaupun sudah disetting ke mode VTP client, switch harus di reload dulu agar revision number kembali ke 0 sebab angka yang tinggi akan menimpa angka yang lebih rendah. Angka lebih tinggi akan menjadi VTP server.


Langkah-langkah Mengkonfigurasinya :

A. Alat Dan Bahan
- Laptop / PC
- Cisco Packet Tracert

B. Langkah Kerja

1. Pertama Tama Buka Cisco Packet Tracert Anda  .










2. Jika sudah terbuka Selanjutnya tekan CTRL+N Untuk membuat sebuah project baru.

3. Setelah itu kita buat Desainnya .

- Untuk Switch Dengan Switch Menggunakan Kabel Cross





- Untuk Switch Dengan PC Menggunakan kabel Straight.

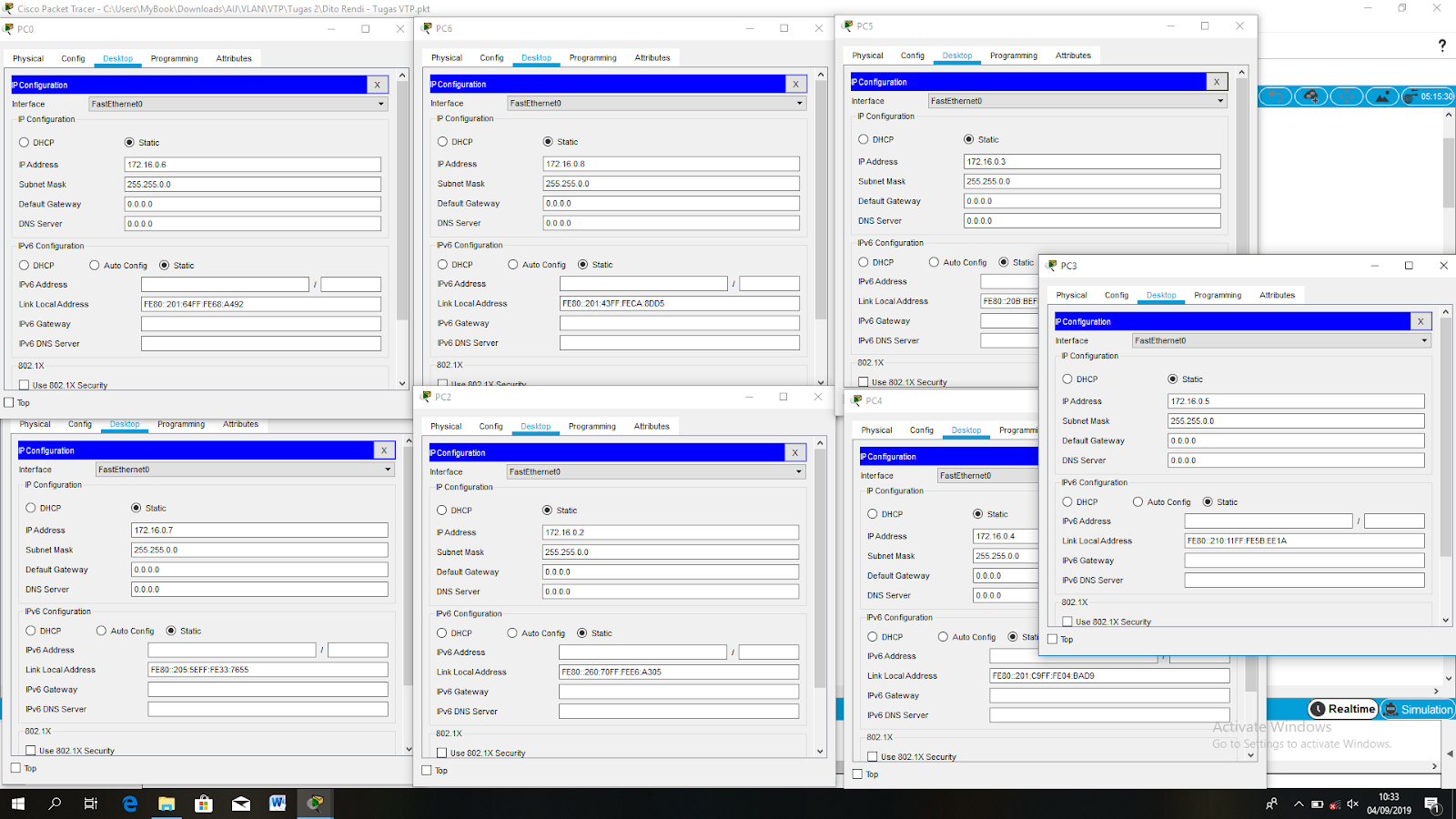

4. Setelah Selesai membuat Designnya Selanjutnya Kita mengatur IP dari Masing masing PC,(Sesuai yang di tentukan Guru anda ).














5. Jika sudah selesai mengkonfigurasi Seluruh  PC-nya, selanjutnya Kita akan mengkonfigurasi Switch 0 Sebagai Server ,Dengan cara :
- Kita tekan 2x pada Switch 0
- lalu masuk ke tampilan CLI

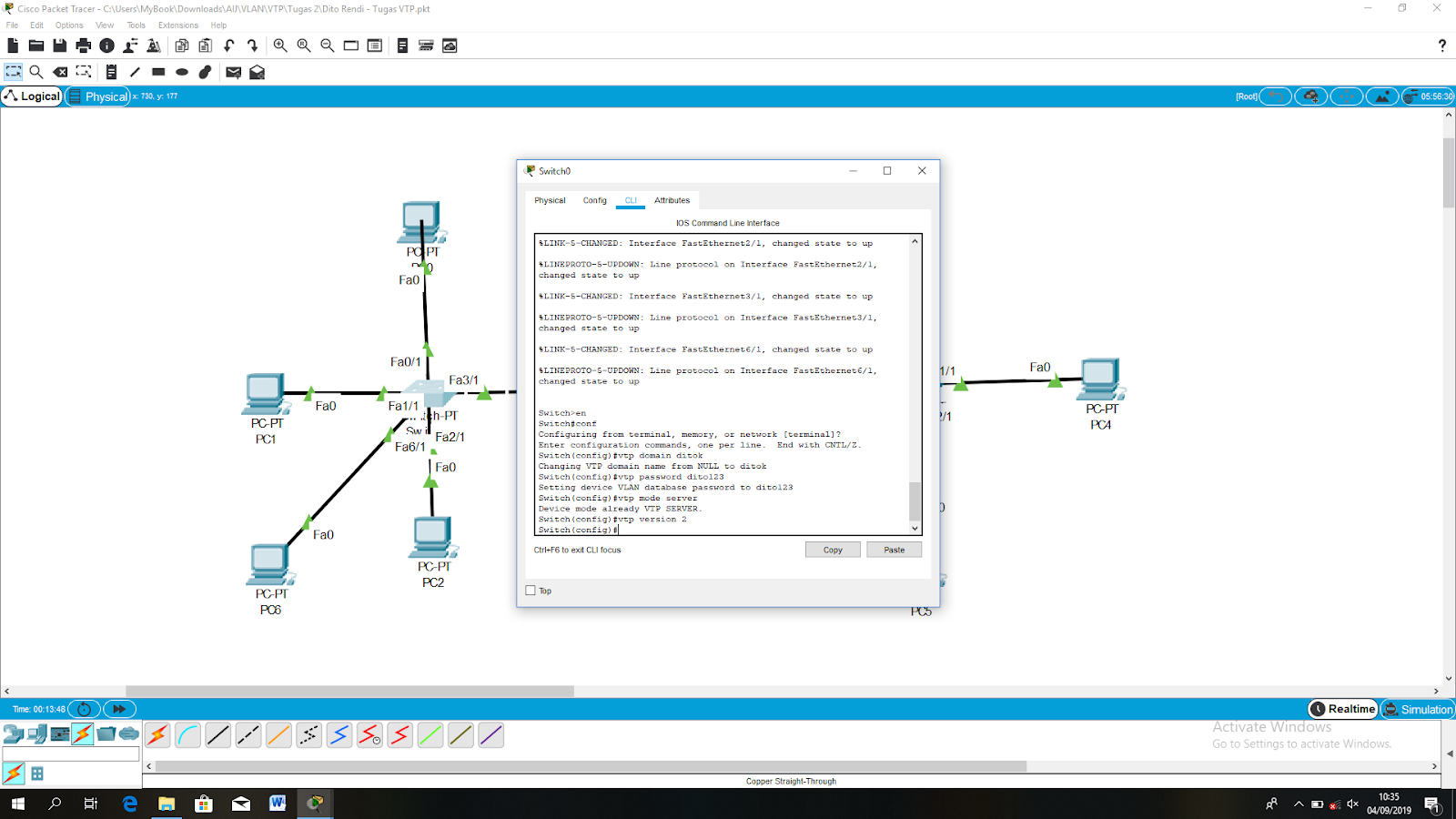

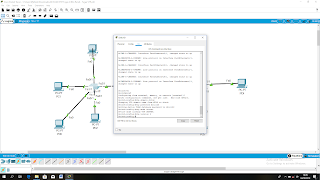

- setelah ituMasukkan Syntax : enable setelah itu Configure terminal
- Setelah itu kita akan membuat VTPnya dengan mengetik : vtp domain --- (Terserah anda )
- Dan buat passwordnya terserah anda
- Setelah itu atur modenya yaitu vtp mode server
- Setelah itu kita aktifkan Vtp version 2















6. Selanjutnya Kita akan mengkonfigurasi Switch 1 sebagai Transparent (Penghubung) ,Dengan cara :
- Kita tekan 2x pada Switch 0
- lalu masuk ke tampilan CLI
- setelah ituMasukkan Syntax : enable setelah itu Configure terminal
- Setelah itu kita akan membuat VTPnya dengan mengetik : vtp domain --- (harus sama dengan servernya )
- Dan buat passwordnya Harus sama dengan servernya
- Setelah itu atur modenya yaitu vtp mode transparent
- Setelah itu kita aktifkan Vtp version 2













7. Setelah itu Kita akan mengkonfigurasi Switch 2 Sebagai Clientnya,Dengan cara :
- tekan 2x pada Switch 0
- lalu masuk ke tampilan CLI
- setelah ituMasukkan Syntax : enable setelah itu Configure terminal
- Setelah itu kita akan membuat VTPnya dengan mengetik : vtp domain --- (harus sama dengan servernya )
- Dan buat passwordnya Harus sama dengan servernya
- Setelah itu atur modenya yaitu vtp mode Client


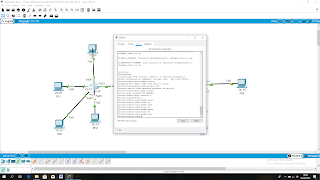

8. Setelah itu Kita Buat Vlannya yang Berada di sekitar Switch 0 .














9. Setelah itu kita Trunk kan jaringan melalui Switch 1 Biar langsung dua duanya bisa.

10. Setelah itu kita cek di Switch 2 ( Switch Client ),mengeceknya dengan syntax : do show vlan brief .dan ternyata sudah muncul.














11. Setelah itu kita atur Jalur port yang akan dilewati masing masing vlan.

12.  Selesai
